专业供应耐磨颗粒胶、耐磨涂层、耐腐蚀涂层、修补剂、AB胶、硅胶、背衬胶等
TS6502背衬胶(破碎机背衬填充材料)-破碎机填料,背衬胶,破碎机背衬材料
TS6502破碎机背衬填充材料又叫背衬胶、背衬保护剂、破碎机填料、破碎机衬板填充料。 双组分,改性环氧材料。强度高,抗冲击性能优异用于破碎机的衬板与基体之间,碎石桶与夹套间隙,支撑圆锥体和保护层空间的填充/支撑, 同时在设备受到破碎矿石的冲击或载荷振动时作为缓冲材料;也用于球磨机耐磨衬板和筒体间隙的结构补强,抗冲击振动。
TS6502破碎机背衬填充材料产品特性:
1、背衬胶固化前:流动性好,填充性强,操作简单,安全环保。
2、背衬胶固化后:收缩率低,粘接性好,承载能力高,便于拆卸。
3、背衬胶应用范围广,在矿山和选冶工厂、水电筑坝、建材碎石等行业获得广泛应用。
TS6502破碎机背衬填充材料性能指标
名称 | 颜色 | 状态 | 质量比 | 操作时限 (25℃) | 固化时间 (25℃) |
TS6502背衬胶 | 红色 | 半液状 | 6:1 | 20min | 24h |
密度 (g/cm3) | 粘度 (mPa.s) GB2794-1995 | 抗压强度 (kg/cm2) GB1041-2008 | 剪切强度 (kg/cm2) GB7124-2009 | 硬度 (Shore D) GB2411-2008 | 工作温度 (℃) |
1.6 | 1800~4000 | 1305 | 213 | 80 | -60~160 |
TS6502 破碎机背衬填充材料适用机型
圆锥破碎机(中、细破碎),旋回破碎机(粗破碎),球磨机
1、国产沈重(或用沈重图纸)规格 600、900、1200、1750、2200;
2、美国诺德贝格Nordberg(进口或沈重生产)Symons弹簧系列 2”(600)、3”(900)、4”(1200)、4¼”(1300)、51/2”(1650)、7”(2100);
3、瑞典山德维克Sandvik液压圆锥Hydrocone系列H2800、H3800、H4800 、H6800、H7800、H8800、S2800、S3800、S4800、S6800。

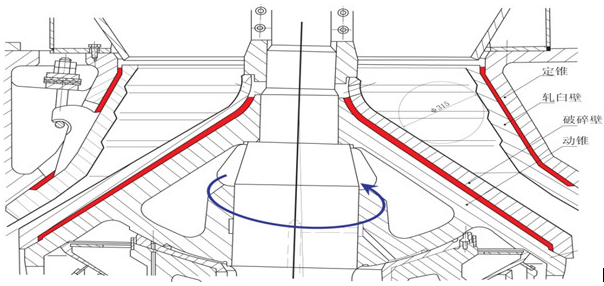

典型施胶部位:
TS6502破碎机背衬填充材料使用方法
1、清理和准备:清除锥体表面残余填充料,和与胶接触部位油污,脏物;装合锥体和衬板;用胶带等封住锥体/衬板配合面和环孔,以防漏胶,必要时保护轴上的螺纹;使用时尽量在10℃-30℃施工,冬季施工最好将A组分单独加热到30℃-40℃以降低粘度便于浇注。
为便于下次拆卸,锥体和衬板表面可预涂适量机油或脱模剂。
2、配胶:打开TS6502破碎机衬板填充材料A组分, 用电动搅拌器搅拌2分钟,然后边将B组分倒入A组分桶中边用电动搅拌器搅拌,一般搅拌时间不超过4分钟即可混合均匀;操作时间:从开始混合到灌装完毕总时间 ,不超过15分钟(25℃数据) .气温超过30℃,浇注时间缩短,可以减少单次配胶量或固化剂少加10%然后进行搅拌浇注。
3、浇注:将混合好的TS6502破碎机背衬填充材料胶液,沿锥体或衬板缝隙的一个地方注入,便于排气,必要时可用橡皮泥等做围堰引导,直到从缝隙顶溢出。不要将没有混合均匀(颜色不同)的胶注入。灌注轧臼壁 破碎壁之前,要切记将调整套 躯体上与填充料接触的表面涂抹一层润滑油,便于更换衬板。
4、固化:放置固化12-24小时,温度对固化时间影响大,温度高固化快,夏季12小时可投入使用,冬季24小时可投入使用。如气温过低(低于5℃),浇注后应进行加热固化。
TS6502破碎机背衬填充材料操作注意事项
1、TS6502背衬胶的操作使用温度在5℃-35℃,锥体低于5℃或高于35℃尽量不要施工
2、温度过低,操作时间延长,但是粘度高难浇注;低于10℃可以将TS6502背衬胶A组分加热到35℃然后搅拌使用。
3、温度过高,背衬胶操作时间缩短;高于30℃可以减少一次混胶量,边浇注边配料。
包装规格:10KG或20KG/组
运输贮存:阴凉干燥处密闭贮存,保质期1年。运输中避免倒置,避免磕碰,按非危险品运输。
TS6502背衬胶(破碎机背衬填充材料)-破碎机填料,背衬胶,破碎机背衬材料
TS6502破碎机背衬填充材料又叫背衬胶、背衬保护剂、破碎机填料、破碎机衬板填充料。 双组分,改性环氧材料。强度高,抗冲击性能优异用于破碎机的衬板与基体之间,碎石桶与夹套间隙,支撑圆锥体和保护层空间的填充/支撑, 同时在设备受到破碎矿石的冲击或载荷振动时作为缓冲材料;也用于球磨机耐磨衬板和筒体间隙的结构补强,抗冲击振动。
TS6502破碎机背衬填充材料产品特性:
1、背衬胶固化前:流动性好,填充性强,操作简单,安全环保。
2、背衬胶固化后:收缩率低,粘接性好,承载能力高,便于拆卸。
3、背衬胶应用范围广,在矿山和选冶工厂、水电筑坝、建材碎石等行业获得广泛应用。
TS6502破碎机背衬填充材料性能指标
名称 | 颜色 | 状态 | 质量比 | 操作时限 (25℃) | 固化时间 (25℃) |
TS6502背衬胶 | 红色 | 半液状 | 6:1 | 20min | 24h |
密度 (g/cm3) | 粘度 (mPa.s) GB2794-1995 | 抗压强度 (kg/cm2) GB1041-2008 | 剪切强度 (kg/cm2) GB7124-2009 | 硬度 (Shore D) GB2411-2008 | 工作温度 (℃) |
1.6 | 1800~4000 | 1305 | 213 | 80 | -60~160 |
TS6502 破碎机背衬填充材料适用机型
圆锥破碎机(中、细破碎),旋回破碎机(粗破碎),球磨机
1、国产沈重(或用沈重图纸)规格 600、900、1200、1750、2200;
2、美国诺德贝格Nordberg(进口或沈重生产)Symons弹簧系列 2”(600)、3”(900)、4”(1200)、4¼”(1300)、51/2”(1650)、7”(2100);
3、瑞典山德维克Sandvik液压圆锥Hydrocone系列H2800、H3800、H4800 、H6800、H7800、H8800、S2800、S3800、S4800、S6800。
典型施胶部位:
TS6502破碎机背衬填充材料使用方法
1、清理和准备:清除锥体表面残余填充料,和与胶接触部位油污,脏物;装合锥体和衬板;用胶带等封住锥体/衬板配合面和环孔,以防漏胶,必要时保护轴上的螺纹;使用时尽量在10℃-30℃施工,冬季施工最好将A组分单独加热到30℃-40℃以降低粘度便于浇注。
为便于下次拆卸,锥体和衬板表面可预涂适量机油或脱模剂。
2、配胶:打开TS6502破碎机衬板填充材料A组分, 用电动搅拌器搅拌2分钟,然后边将B组分倒入A组分桶中边用电动搅拌器搅拌,一般搅拌时间不超过4分钟即可混合均匀;操作时间:从开始混合到灌装完毕总时间 ,不超过15分钟(25℃数据) .气温超过30℃,浇注时间缩短,可以减少单次配胶量或固化剂少加10%然后进行搅拌浇注。
3、浇注:将混合好的TS6502破碎机背衬填充材料胶液,沿锥体或衬板缝隙的一个地方注入,便于排气,必要时可用橡皮泥等做围堰引导,直到从缝隙顶溢出。不要将没有混合均匀(颜色不同)的胶注入。灌注轧臼壁 破碎壁之前,要切记将调整套 躯体上与填充料接触的表面涂抹一层润滑油,便于更换衬板。
4、固化:放置固化12-24小时,温度对固化时间影响大,温度高固化快,夏季12小时可投入使用,冬季24小时可投入使用。如气温过低(低于5℃),浇注后应进行加热固化。
TS6502破碎机背衬填充材料操作注意事项
1、TS6502背衬胶的操作使用温度在5℃-35℃,锥体低于5℃或高于35℃尽量不要施工
2、温度过低,操作时间延长,但是粘度高难浇注;低于10℃可以将TS6502背衬胶A组分加热到35℃然后搅拌使用。
3、温度过高,背衬胶操作时间缩短;高于30℃可以减少一次混胶量,边浇注边配料。
包装规格:10KG或20KG/组
运输贮存:阴凉干燥处密闭贮存,保质期1年。运输中避免倒置,避免磕碰,按非危险品运输。
